Análise por elementos finitos da estrutura metálica de estantes em armazém estereoscópico
Colaborador: Wang Xiang
A estrutura de estantes da biblioteca tridimensional é enorme e a carga é complexa. Para facilitar o transporte, foi concebido como uma estrutura de conexão removível. Portanto, a estrutura de aço das estantes da biblioteca tridimensional é principalmente conectada com parafusos de alta resistência. Quando a estrutura de aço das estantes é submetida a cargas de vento, neve, terremotos e cargas de manutenção do telhado, se as estantes têm resistência, rigidez e estabilidade suficientes é o problema mais preocupante do projetista. No passado, a análise de resistência da estrutura de estantes baseava-se principalmente no método de cálculo da mecânica dos materiais, mecânica estrutural e mecânica elástica. Estruturas complexas precisam de muito trabalho simplificado para serem calculadas, a carga de trabalho é grande e a precisão não é alta. Algumas estruturas simplesmente não podem ser resolvidas utilizando métodos analíticos. A análise de elementos finitos tem sido profundamente promovida na área de estantes, sendo uma ferramenta indispensável no projeto de estruturas de estantes de aço.
A análise de elementos finitos das estantes é dividida principalmente nas cinco etapas a seguir:

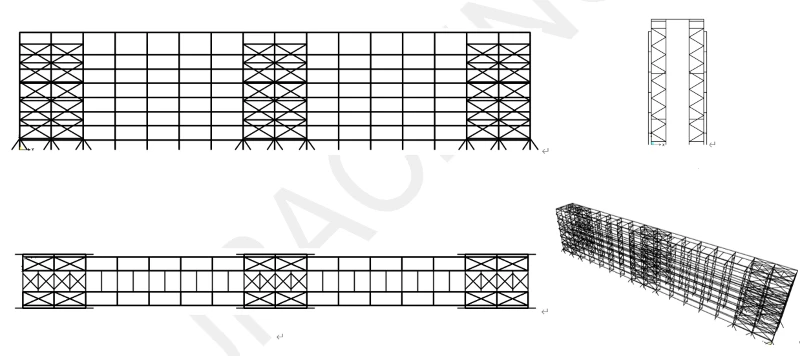

1, Estabelecer o modelo de elementos finitos da estrutura de aço das estantes da biblioteca tridimensional
Use software de elementos finitos, como ANSYS ou SAP 2000, para parametrizar a estrutura do modelo de grade de elementos finitos de estantes, de acordo com os requisitos do projeto para selecionar o material, seção e tipo de restrição de elemento.
2, Análise estática

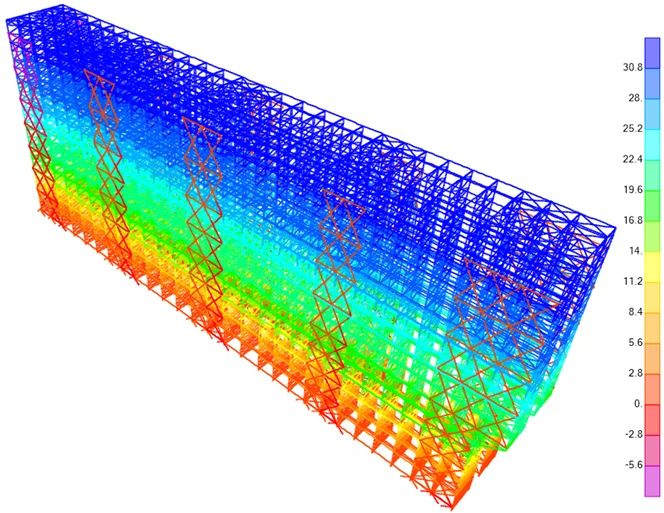

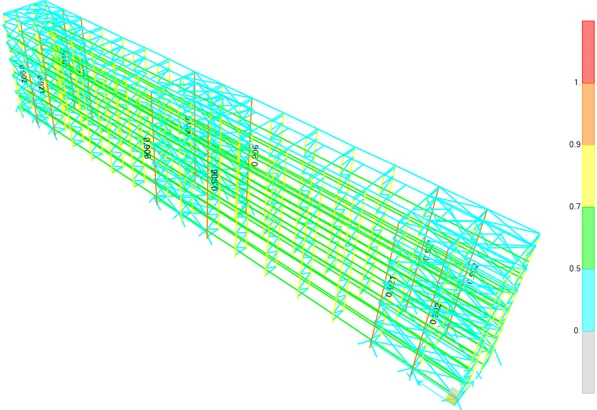

É realizada a análise estática da estrutura de aço das estantes do armazém tridimensional, e no cálculo é considerada a combinação de cargas como peso próprio estrutural, carga de carga, carga de vento, carga de neve e carga sísmica, então para determinar a posição e a lei de distribuição de tensões da estrutura e descobrir onde a resistência é mais fraca e a rigidez é maior.
3, Análise Modal
Determine a frequência natural e o modo da estrutura através da análise modal e explore a resposta real à vibração (tendência de deformação) da estrutura sob a ação de várias fontes de vibração externas ou internas nesta banda de frequência.
4, Análise de estabilidade

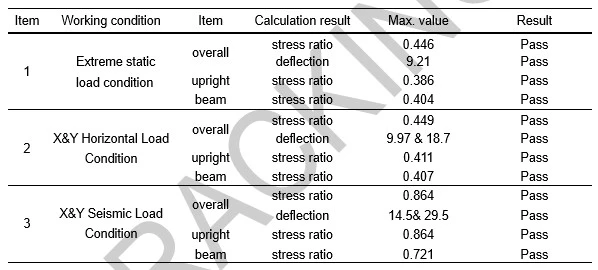

A análise de estabilidade da estrutura é realizada, a carga crítica estável da estrutura é calculada e seu desempenho sob as cinco condições de trabalho de carga estática limite, influência da força horizontal na direção X, influência da força horizontal na direção Y, direção X a ação sísmica e a ação sísmica na direção Y são investigadas.
5, Cálculo da resistência de ancoragem
Um modelo sólido de alta precisão 1:1 é estabelecido para componentes individuais em muitos componentes das estantes, para que a análise de deformação seja mais precisa, muitas vezes a grade geralo modelo é incapaz de refletir o desempenho mecânico dos principais componentes.
No processo de projeto, o método de análise de elementos finitos pode determinar a resistência, rigidez e estabilidade da estrutura da carga crítica. A fim de garantir a segurança do projeto, Jracking realizou um grande número de análises e cálculos de elementos finitos nos principais projetos, estantes altas e projetos de armazenamento tridimensional na área do terremoto, para garantir totalmente a confiabilidade e segurança do implementação de projeto.
